วิธีการจีบคู่บิด?

อันดับแรกลองดูว่ามีอะไรบ้างคู่บิด สายสื่อสารนี้ประกอบด้วยตัวนำฉนวนบางตัวหรือมากกว่าหนึ่งคู่หรือมากกว่า ตัวนำมีการบิดเข้าด้วยกันและหุ้มด้วยปลอกพลาสติก สายเคเบิลเครือข่ายที่ใช้ในการเชื่อมต่ออินเทอร์เน็ตประกอบด้วยตัวนำไฟฟ้า 4 คู่.

ก่อนที่คุณจะบีบคู่ที่บิดเบี้ยวคุณต้องตัดสินใจว่าจะใช้งานอะไรบ้าง มีอยู่ สองประเภทหลักของการจีบ ตัวเชื่อมต่อแบบ twisted pair:

•
  ลิงก์โดยตรง - สำหรับเชื่อมต่อคอมพิวเตอร์และสวิตช์ / ฮับ / เราเตอร์
•
  การเชื่อมโยงข้าม (ครอสโอเวอร์) - เชื่อมต่อคอมพิวเตอร์สองเครื่องด้วยกัน

ด้วยปลายตรงปลายทั้งคู่ของคู่บิดจะถูกจีบในรูปแบบหนึ่งโดยมีการเชื่อมโยงข้ามในทิศทางที่ต่างกัน โดยปกติเมื่อ คู่บิดสำหรับเส้นตรง ตัวนำคู่บิดจะจัดเรียงตามลำดับต่อไปนี้:

•
  ขาว / ส้ม / ส้ม / ขาว / เขียว / น้ำเงิน / ขาว / น้ำเงิน / เขียว / ขาว / น้ำตาล / น้ำตาล

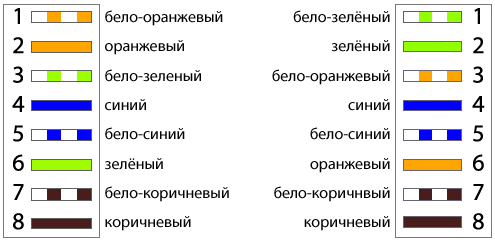

ที่ ครอสโอเวอร์ลิงค์ ปลายด้านหนึ่งของคู่บิดถูกบีบอัดโดยโครงการก่อนหน้านี้และอื่น ๆ โดย:

•
  ขาว / เขียว / เขียว / ขาว / ส้ม / ฟ้า / ขาว / น้ำเงิน / ส้ม / ขาว / น้ำตาล / น้ำตาล


ในหลักการการ์ดเครือข่ายสมัยใหม่สามารถ "เข้าใจ" และเชื่อมโยงโดยตรงเมื่อเชื่อมต่อคอมพิวเตอร์สองเครื่อง แต่ดีกว่าที่จะปลอดภัย

ดังนั้นวิธีการจีบคู่บิดที่บ้าน? ในการทำเช่นนี้คุณจะต้องใช้สายเคเบิลตัวเชื่อมต่อ RJ-45 หลายตัวและเครื่องมือพิเศษที่เรียกว่า crimping คีม (crimper, crimper).

Crimp คีมประกอบด้วยสามพื้นที่การทำงานแต่ละของพวกเขา - ฟังก์ชั่นของตัวเอง ที่จับตั้งอยู่ มีด สำหรับตัดสายไฟและบางรุ่นยังมีช่องระบายอากาศที่ออกแบบมาเพื่อถอดฉนวนภายนอกออกจากสายเคเบิลกลม ในใจกลางของ swage มีพิเศษเป็น เบ้า, ซึ่งขั้วต่อยังเป็น crimped และในส่วนบนของ crimper มีพื้นที่ที่จะช่วยให้ ลอกฉนวนกันความร้อนด้านนอก คู่บิด

ดังนั้นเพื่อบีบคู่บิดคุณต้องแรกค่อย ๆ ตัดปลายสายด้วยมีดในตัว จากนั้นควรทำความสะอาดประมาณ 3 เซนติเมตรของสายไฟจากฉนวนด้วยมีดพิเศษ ในหลักการคุณสามารถแทนที่ด้วยมีดหรือกรรไกรธรรมดา

หลังจากนี้คุณควรเจือจางกวาดและจัดตำแหน่งคู่สาย จากนั้นคุณจะต้องกระจายสายไฟตามสีตามโครงร่างที่ต้องการและจัดตำแหน่ง หลังจากขันให้แน่นแล้วจำเป็นต้องตัดปลายด้วยมีดที่ติดตั้งไว้ทิ้งไว้ประมาณ 1 ซม.

หลังจากนั้นตัวนำที่จัดวางจะถูกแทรกลงในขั้วต่อ RJ-45 ส่วนของตัวนำต้องถึงจุดสิ้นสุดของราง ตรวจสอบให้แน่ใจว่าปลอกสายเคเบิลออกมาทางด้านหลังสลักซึ่งได้รับการออกแบบมาเพื่อยึดและยังหยุดพักอยู่ จากนั้นคุณจะต้องตรวจสอบอีกครั้งว่าตัวนำมีการวางสีอย่างถูกต้องหรือไม่และวางขั้วต่อไว้ในแถบสว่านจนกว่าจะหยุดทำงาน หลังจากนี้ให้บีบคีมจีบจนล็อคสายของส้อมเข้าที่

แต่มันเกิดขึ้นที่คุณไม่ได้ crimps แต่บีบอัดคู่บิดดีไม่ดี จากนั้นคุณสามารถใช้ไขควงบางเพื่อจีบได้ วิธีนี้มีความลำบากและมีประสิทธิภาพน้อยกว่า แต่ในสถานการณ์ฉุกเฉินจะเป็นประโยชน์ วิธีการจีบคู่บิดด้วยไขควง?

เช่นเดียวกับในกรณีก่อนหน้านี้จำเป็นต้องทำความสะอาดการแยกการขยายตัวนำโดยใช้สีและสอดเข้ากับขั้วต่อ หลังจากนี้ตัวยึดตัวยึดพลาสติกและรอยบุเก๋งสัมผัสจะถูกทิ้งเพื่อไม่ให้ยื่นออกมาเหนือพื้นผิว โดยกดที่ปลายไขควง หลังจากนั้นคุณต้องใช้ไขควงพร้อมและท้ายที่สุดจมน้ำตายเพื่อให้ฟันเข้าสู่ฉนวน คุณต้องผลักดันอย่างหนัก แต่อย่างรอบคอบ

ตรวจสอบว่าคุณสามารถบีบคู่บิดได้อย่างถูกต้องคุณสามารถใช้ได้หรือไม่ อุปกรณ์พิเศษ - ผู้ทดสอบ. แม้ว่าในบางกรณีแม้ไม่จำเป็นต้องมีผู้ทดสอบก็ตามซึ่งเป็นเครือข่ายทำงานไม่ดีหรือไม่ทำงานและจะแสดงให้เห็นว่าสายเคเบิ้ลมีข้อบกพร่องหรือไม่ถูกต้อง
